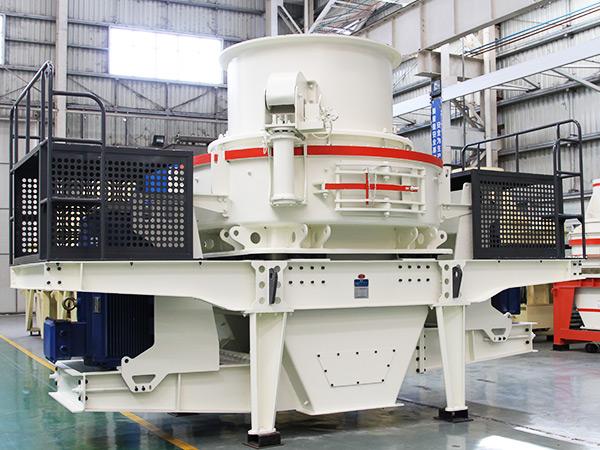

制砂機(沖擊式破碎機)是我公司引進美國巴馬克公司的“石打石”和“石打鐵”破碎機原理及技術，結合國內制砂生產方面的實際情況，研制開發出具有國內先進水平的碎石設備。
制砂機應用
我公司生產的制砂機(VSI制沙機)廣泛適用于各種巖石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎（制砂粒）。該制砂機對建筑用砂、筑路用砂石優為適宜。
制砂機工作過程
物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。
這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、摩擦而粉碎，這就減少了角污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。
制砂機原理
制沙機性能特點

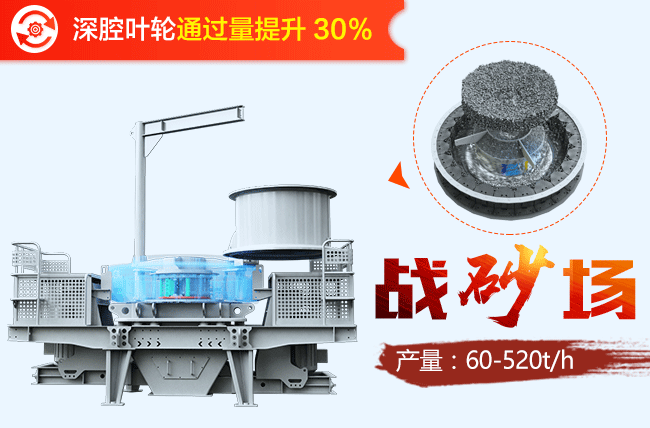

1、深腔型轉子經過優化設計后，使物料通過量提高約30%。
2、周護板局部磨損后可上下調頭使用，提高材料利用率，可提高使用壽命48%以上。
3、組合式錘頭設計，只需更換磨損的錘頭部分，可降低使用成本30%以上。另外增加了副錘頭，有效地防止主錘頭磨損后損壞立板。
4、核心耐磨材料采用美國重要行業用高度耐磨耐高溫材料。
5、采用菱形沖擊塊，避免物料沖擊磨損后損傷立板。
6、軸承選用日本、瑞典、美國等國際品牌。
7、先進的發射口及內部更流暢的曲線形設計，降低物料的流動阻力，大幅度提高的物料通過能力。
8、兩用散料盤，操作簡單，實現兩種進料方式方便轉換。
9、主軸下端特殊的密封結構，保證無油封也不漏油。
10、采用日本原裝進口配件的液壓開蓋裝置，可方便快捷的移動上蓋，使更換檢修機體內部機件省工省力。
11、選用高防護等級的電機。該類型電機具有效率高、噪音低等特點。符合國際電工委員會（IEC）標準，F(xiàn)級絕緣， IP54/55防護等級。
制沙機技術參數
|
型號 |
處理量(t/h) |
|
瀑落與中心進料 |
全中心進料 |
|
VSI 7611 |
80-180 |
40-90 |
|
VSI 8518 |
140-260 |
70-130 |
|
VSI 9526 |
200-380 |
100-190 |
|
VSI 1140 |
300-520 |
160-260 |
|
VSI 1145 |
350-610 |
180-355 |
|
VSI 1150 |
360-650 |
190-365 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
